产品简介
真空绝热管道用于液氮、液氧、液氩、液化天然气（LNG）、业态乙烯、液氦、液氢、液态二氧化碳等深冷液体的输送，广泛应用于电子、食品冷冻、饮料、生物样本保存、液化天然气接收站、液化天然气加气站等行业
技术支持
基点生物科技（常州）有限公司有成熟的技术，提供整套真空绝热管道系统的方案，在流量控制、压力损失、热损耗、管线尺寸等方面提供计算机保障，在管道走向、管道支撑设置、安全附件配备、操作阀门的选择等方面提供技术指导，确保整个系统在满足使用的要求基础上，流量足够，压降最小，热损耗最低，管线最简洁，投资最少。
典型布置方式
产品性能
- 内膨胀节结构的真空绝热管道，内部进行温度补偿，外部无薄弱元件，接插连接，安装简单。
- 外膨胀节结构的真空绝热管道，管道阻力小，流量大，压降小，承受压力高，可达3.0MPa。
- 成熟的真空获取和维持技术，确保真空绝热管道的真空寿命长，最长可达15年。
- 专利技术的插接头，记忆合金密封圈，确保最小的热损耗，可靠的长久密封。
- 多种型式的真空绝热阀门，满足不同工况、不同场合的需要。
- 机械浮子结构的自动排气阀，能确保高质量的深冷液态。
- 可选配真空绝热紧急切断阀、真空绝热流量调节阀。
内膨胀节真空绝热管道RIP
| 规格 |
内管直径 (mm) |
外管直径 (mm) |
漏热量 (w/m) |
最大工作压力 MPa(psi) |
| RIP 1/2" *2" | 21.3 | 60.3 | 0.31 | 1.0(150) |
| RIP 1" *3" | 33.4 | 88.9 | 0.46 | |
| RIP 1.5" *3.5" | 48.3 | 101.6 | 0.56 | |
| RIP 2" *3.5" | 60.3 | 101.6 | 0.76 | |
| RIP 3" *5" | 88.9 | 141.3 | 1.04 |
外膨胀节真空绝热管道REP
| 规格 |
内管直径 (mm) |
外管直径 (mm) |
漏热量 (w/m) |
最大工作压力 MPa(psi) |
| REP 1/2" *2" | 21.3 | 48.3 | 0.31 | 3.0(450) |
| REP 1" *3" | 33.4 | 60.3 | 0.46 | |
| REP 1.5" *3.5" | 48.3 | 88.9 | 0.56 | |
| REP 2" *3.5" | 60.3 | 88.9 | 0.76 | |
| REP 3" *5" | 88.9 | 141.3 | 1.04 |
真空绝热软管FVP
| 规格 |
内管直径 (mm) |
外管直径 (mm) |
漏热量 (w/m) |
最大工作压力 MPa(psi) |
| FVP 3/8" | 10 | 42 | 0.68 | 3.0(450) |
| FVP 1/2" | 12 | 48 | 0.70 | |
| FVP 1/2" PS | 18 | 62 | 0.94 | |
| FVP 1" PS | 32 | 81 | 1.38 | |
| FVP 1.5" PS | 40 | 100 | 1.67 | |
| FVP 2" PS | 50 | 120 | 2.28 | |
| FVP 3" PS | 80 | 150 | 3.4 |

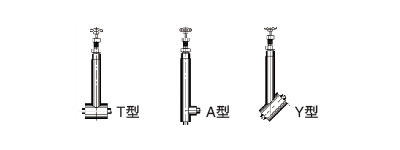

真空绝热截止阀
| 规格 |
内管直径 (mm) |
外管直径 (mm) |
漏热量 (w/m) |
最大工作压力 MPa(psi) |
| 1/2" | 21.3 | 60.3 | 1.31 | 2.0(300) |
| 1" | 33.4 | 88.9 | 3.04 | |
| 1.5" | 48.3 | 114.3 | 6.38 | |
| 2" | 60.3 | 114.3 | 8.00 | |
| 3" | 88.9 | 141.3 | 19.95 |
阀门驱动形式（可选）
自动排气阀
真空插头
| 规格 |
D1 (mm) |
D2 (mm) |
A (mm) |
B (mm) |
C (mm) |
漏热量 (w/m) |
最大工作压力 MPa(psi) |
| 1/2" | 21.3 | 48.3 | 283 | 381 | 315 | 1.9 | 1.0(150) |
| 1" | 33.4 | 73 | 295 | 395 | 330 | 2.7 | |
| 1.5" | 48.3 | 88.9 | 380 | 486 | 425 | 3.9 | |
| 2" | 60.3 | 114.3 | 435 | 543 | 481 | 6.1 |
